产品概述

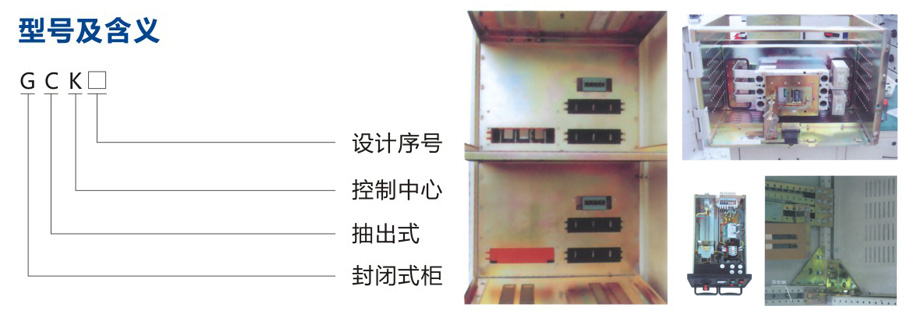

GCK (功能等同于或优于GCL)低压;主抽出式成套开关设备(以下简称“开关设备”)适用于额定工作电压380V ,交流三相四线、三相五线系统,作为电力系统的发电厂、变电站、工矿企业和高层建筑中受电、馈电、无功功率补偿、电能计量、照明及电机集中控制之用。

本产品符合: GB7251《低压成套开关设备和控制设备》、JB/T9661《低压抽出式开关设备》、IEC439低压成套开关设备和控制设备标准。

环境使用条件

1、海拔高度: 2000m及以下。

2、环境温度: -5°C~ +40°C ,日平均温度不高于+35。

3、相对湿度:在温度为+ 40"C时不超过50% ;在温度较低时允许有较高的相对湿度,有可能偶然产生凝露;例如+ 20*C时为90%。

4、没有火灾、爆炸危险、严重污染、化学腐蚀及剧烈振动的场所。

5、与垂直面倾斜不超过5°。

6、适用于以下温度的运输和储存过程, -25°C~+55°C ,在短时间内(不超过24h )不超过+ 70°C。

7、如上述使用条件不能满足时,应由用户在订货时向本公司提出，协商解决。

主要技术参数

1、额定绝缘电压: 660V、1000V ;

2、额定工作电压: 380V、660V ;

3、辅助电路额定电压: AC220V、380、 DC 110V、220V ;

4、额定频率: 50Hz~ (60) Hz ;

5、额定电流:水平母线≤3150A;垂直母线630A、 800A , 1200A

6、 额定短时耐受电流: 50、 80kA/1s，中性母线30kA/1s ;

7、额定峰值电流: 105kA/0.1s, 50kA(有效值) ;

8、功能单元(抽屉)分断能力:50kA(有效值);

9、外壳防护等级: IP30、IP40 ;

10、母线设置:三相四线制、三相五线制;

11、 操作方式:就地、远方、自动。

结构特点

GCK的基本框架为组合装配式结构,柜架的全部结构件都经过镀锌,喷塑处理,通过螺钉坚固互相连接成基本柜架,再按需要加上门,挡板、隔板、抽屉、安装支架以及母线和电器组件等零件,组装成一台完整的控制中心柜,本柜结构有下列特点

1、柜架

柜架采用C型材组装而成,柜架零件及专用配套零件由本公司配套供货，保证柜体的精度和质量。

1.1 零部件的成型尺寸,开孔尺寸,设备间隔实行模数化。 (模数E=20mm,下同)。1.2内部结构件采用镀锌处理。

1.3 柜体顶盖为可折卸式,拿掉顶盖可以看到柜顶的四角装有吊环,用于起吊和装运。

1.4 外部经磷化处理;然后采用静电环氧粉末喷涂。

1.5 柜架分成母线室、功能单元室、电缆室三个相互隔离区间,可防止事故扩散和便于带电维修。

2、功能单元(抽屉部分)

2.1 功能单元:馈电单元、电动机单元、公用电源单元。

2.2 抽屉单元高度模数为200mm ,分为1/2单元、1单元、1.5单元、2单元、3单元五个尺寸系列。单元回路额定电流630A以下。

2.3 每台MCC柜最多能安装9个- -单元的抽屉或18个1/2单元的抽屉。

2.4 隔室的门板由主开关的操作机构与抽屉进行机械连锁,主开关在合闸位置时,抽屉不能抽出。

2.5 主开关的操作机构可用一把挂锁锁定在合闸或分闸位置,可安全地进行电器设备的维修。

2.6 功能单元背面具有主要电路进出线插头、辅助电路二次插头及接地插头。

2.7 接地插头使抽民屉在分离试验连接位置时,保证了保护电路的连续性。

2.8 功能单元隔室采用金属隔板隔开。

2.9 隔室中的活门,随着抽屉的推进和拉出自动打开和封闭,使之在隔室中不会触及垂直母线。

2.10 抽屉单元采用旋转式推进机构，具有三位置功能,操作简间可靠。

2.11 抽屉操作机构说明
