产品概述

KYN28-12 ( GZSI )型铠装移开式交流金属封闭开关(以下简称“开关设备”  )它适用于三相交流50Hz电力系统,用于接受和分配电能并对电路实行控制、保护及监测。新引进开发的大电流、高开断开关设备,也可做为高压发电机出口单独使用。

本产品符合标准: GB3906《3-35KV交流金属封闭开关设备》GB/T11022《高压开关设备和控制设备标准的共用技术要求》，IEC298《额定电压1KV以.上52KV及以下交流金属封闭开关设备和控制设备》。 ,

环境使用条件

1、周围空气污染温度: 最高温度+40°C ,最低温度-15°C。

2、湿度条件:日平均相对湿度:≤95%。日平均水蒸气压力不超过2.2kPa。月平均相对湿度≤90%。月平均水蒸气压力不超过1.8kPa。

3、海拔高度: 1000m及以下。

4、地震烈度:不超过8度。

5、周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污染。

6、无经常性的剧烈振动场所。

7、超过GB3906规定的正常条件下使用，由用户和制造厂协商。

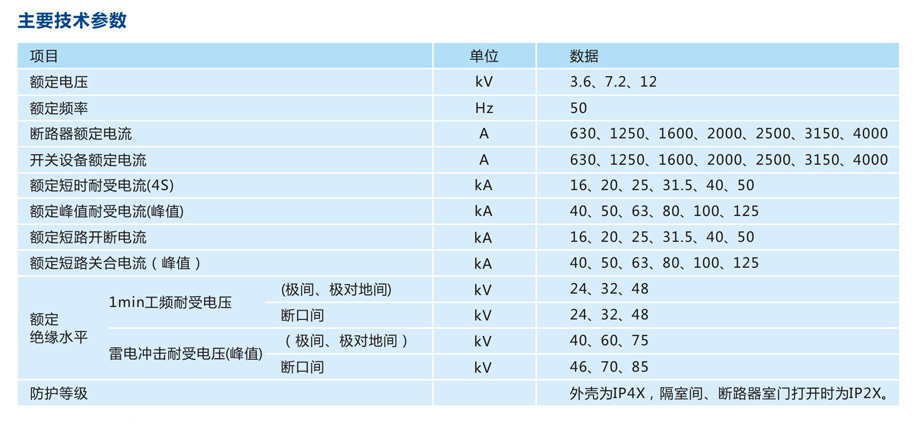

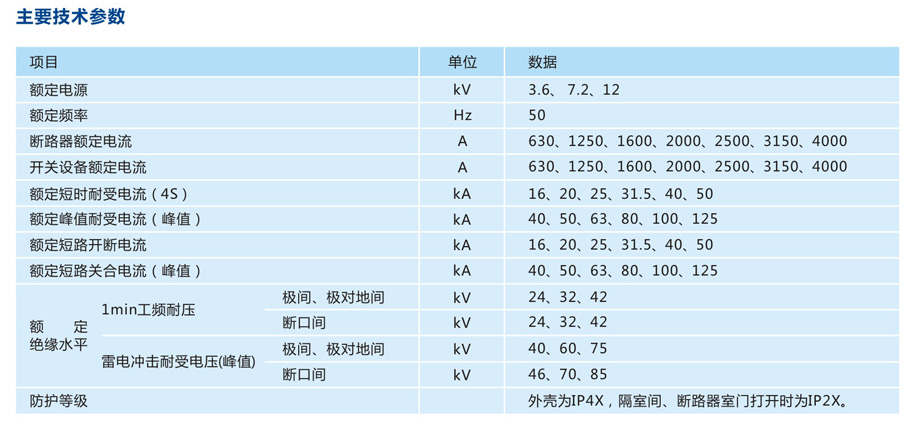

注:

1、电流互感器的短路容量应单独考虑;

2、ZN63A- 12技术参数详见相应样本。

3、海拔1000m型额定电流≤1250A额定断路开断电流≤31.5kA。

结构特点

1、开关设备结构图(见下图)

2、全金属组装,模数化组装式结构。

3、柜体选择用进口的覆铝锌薄钢板,经FMS柔性加工系统加工,采用先进的多重折边工艺,用拉铆螺母、高强度螺栓联接,精度高、抗腐蚀、重量轻、高强度、通用性强。

4、可配装生产的ZN63A-12 ( VS1 )系列或进口VD4系列真空断路器,适用性广、可靠性高、免维护。

5、手车设工作、试验位置,各位置均有定位和显示装置,安全可靠。

6、同规格车可互换，互换性强。

7、由专用运载车运送手车,操作轻便、灵活。

8、电缆室可安装多达9根单芯电缆。

9、可靠的机械、电气联锁装置，完全满足“五防”要求。

10、高压室均有泄通道,确保人身安全。

11、  面门装有观察窗，可观察室内元件的工作状态。
