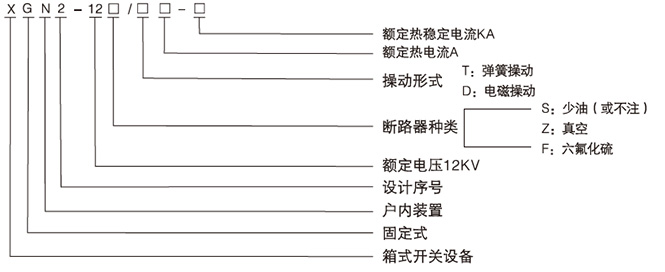

固定式金属封闭开关设备规格型号参数

　　XGN2-12箱型固定式金属封闭开关设备（简称开关柜）用于3.6、7.2、12KV三相交流50Hz系统中作为接受与分配电能之用，适合于频繁操作的场合， 其母线系统为单母线（并可派生出单母线带旁路和双母线结构）。本开关柜符合国家标准GB3906-91《3~35KV交流金属封闭开关设备》及国标标准IEC298的要求，并且有两部提出的“五防” 闭锁功能。

　　本开关柜的主开关采用ZN28-12系列真空断路器，配用CDI7系列电磁操动机构或CT19系列弹簧操动机构，隔离开关采用GN30-12旋转式隔离开关或GN22-12大电流隔离开关系列产品。

　　使用环境

　　◆ 环境温度  限上+40℃；下限-5℃；

　　◆ 海拔高度不超过1000m;

　　◆ 相对湿度  平日均值不大于95%，月平均值不大于90%；

　　◆ 地震烈度不超过8度;

　　◆ 没有火灾,爆炸危险、严重污染、化学腐蚀及剧烈震动场所。

　　◆ 超出上述环境条件，用户应与制造厂协商。

　　性能参数

　　◆ 开关柜的技术数据见表1；

　　◆ 断路器及操动机构的技术数据见表2，本开关柜以真空断路器为主。

　　◆ 接地开关技术数据、接地开关的技术参数应能与相应的隔离开关参数配合，所以接地开关的动、热稳定电流，接触压力与相应的隔开离关一致，但接地开关断口间的距离不小于125mm。

　　◆ 结构

　　本开关柜为金属封闭箱式结构,柜体骨架由角钢焊接而成,柜内分为断路器室、母线室、电缆室和继电器室。室与室之间用钢板隔开。

　　断路器室在柜体下部，断路器的传动由拉杆与操动机构连接；断路器下接线端与电流互感器连接，电流互感器与下隔离开关的接线端连接，断路器上接线端与上隔离开关的接线端想连接，断路器室还设有压力释放通道，若内部电弧发生时，气体可通过排气通道将压力释放。

　　母线室在柜体后上部，为了减小柜体高度，母线呈品形排列，以7350N抗弯强度的瓷质绝缘子支持，母线与上隔离开关接线端相连接。

　　电缆室在柜体下部的后方，电缆室内支持绝缘子可设有监视装置，电缆固定在支架上。对于上接线为联络方案是，本室则为联络电缆室。

　　断路器操动机构装在正左下方位置，其上方为隔离开关的操作及联锁机构。

　　开关柜为双面维护，前面检修继电器室的二次元件，维护操动机构，机械联锁及传动部分、检修断路器，后面维修上母线和电缆终端，在断路器室和电缆室均装有照明灯。

　　前面的下方设有与柜宽方向平行的接地铜母线，其截面为4*40mm2机械联锁：为了防止带负荷分合隔离开关；防止误分误合断路器；防止误入带点间隔；防止带电合接地开关；防止带接地刀合闸。开关柜采用相应的机械联锁，机械联锁的动作原理如下：

　　◆停电操作（运行→检修）

　　开关柜处于工作位置，即上下隔离开关，断路器处于合闸状态，前后门关闭锁好，并处于带电运行之中，这时的小手柄处于工作位置。

　　先将断路器分断，再将小手柄扳到“分断闭锁” 位置，这时断路器不能合闸，将操作手柄插入下隔离的操作孔内，从上往下拉，再向上推，使接地开关处于合闸位置，这时可将小手柄扳至“检修” 位置，先可打开前门，取出后门要是打开后门，停电操作完毕，检修人员可对断路器室及电缆室进行维护和检修。

　　◆ 送电操作（检修→运行）

　　若已检修完毕，需要送电，其操作程序如下：

　　将后门关好锁定，将钥匙取出后关前门，将小手柄从检修位置扳至“分闭锁” 位置，这时前门被锁定，断路器不能合闸，用操作手柄插入接地开关操作孔内，从上向下拉，使接地开关处于分闸位置，将操作手柄拿下，再插入下隔离的操作孔内，从下向上推，使下隔离处于合闸位置，去除操作手柄，将小手柄扳至工作位置，这时可将断路器合闸。

　　安装、调整与维修

　　◆安装

　　◆ 真空断路器在分合闸时产生的动力，向上、向下约为7840N，此数据提供设计基础时估算基础应力。

　　◆ 基础

　　开关柜基础参考图2精心设计和施工，基础应平整。

　　◆ 安装程序及注意事项

　　a.将开关柜按排列放置在基础上，调整好成组开关柜的直线度、垂直度、水平度，然后用M12螺栓或用电焊方法将开关柜紧固在基础槽

　　钢上

　　b.用M12×30螺栓进行柜间连结；

　　c.安装主母线，打开母线室顶盖板进行安装好后紧固顶盖板，连接母线室接触面；

　　d.安装一次电缆与母线接触面应平整，接触面上涂中性凡士林油后即可连接，并紧固之，电缆施工后应用隔板将电缆室与电缆沟封隔；

　　e.连接柜间接地母线，使沿开关柜排列方向连成一体，检查工作接地和保护接地是否有遗漏，接地回路是否连续导通，工作接地电阻应不大于1000μΩ；

　　f.安装二次回路电缆，电缆由机构左侧底穿入，沿侧壁进入继电器室，分接到相应的端子排上，施工时应注意电缆号，端子号不要漏穿或穿错，二次电缆施工完后，注意勿忘封盖电缆孔。

　　◆ 验收试验及投入运行前准备工作

　　◆ 验收试验项目

　　a.根据订货资料查对柜内安装的电气元件型号，规格是否相符；

　　b.检查紧固件是否有松动，发现有松动的应予拧紧；

　　c.检查母线连接处，接触是否严密，如有接触不良，应进行修理；

　　d.手动操作隔离开关，断路器、机械联锁程序等3-5次，应灵活无卡住现象，并且动作准确,程序无误；

　　e.检查断路器、隔离开关的机械特性，是否符合其本身规定的要求;

　　f.检查二次接线是否符合图纸要求，在主电路不通电情况下对二次回路通电动作试验，是否符合二次接线图的要求；

　　g.二次回路绝缘强度试验，在导体与外壳之间,施加交流50HZ，电压2000V，历时1min，应无击穿放电现象，二次回路中有电子器件部分，试验电压有制作厂与用户商定；

　　h.主回路工频绝缘电压试验,在相对和相间根据开关柜的额定电压，按GB311。规定值的85%历时1min应无击穿闪络现象。

　　◆ 投入运行准备工作

　　a.活动部位需注油处，应注润滑油；

　　b.接通控制、信号、照明等电源；

　　c.在隔离开关、断路器等处于分闸状态时，即合上进线断路器柜；

　　d.合上有电压互感器的开关柜的隔离，检查电压表是否正确，若正确继续往下进行；

　　e.合上避雷器、站内用变压器的隔离及有关辅助电器使其投入运行；

　　f.依次合上馈线柜断路器，检查电流表是否正确。

　　◆ 维护与检修

　　◆ ◆ 开关柜投入运行后，监视和维护工作如下；

　　a.清扫各部位尘土，特别是绝缘表面的尘土；

　　b.检修程序锁和机械连销，动作保持灵活可靠，程序正确；

　　c.按断路器、隔离开关、操作机构等电器的规定进行检修、调试；

　　d.检查电器接触部位，接触情况是否良好，检测接地回路，保持连续导通；

　　e.紧固各螺钉、销钉。

　　◆ 产品的运行、验收及保管

　　◆ 产品经出厂检验合格后方可进行包装及发运、包装时，产品用螺栓固定在底排上、运输过程，只准直立放置不得倒置、倾翻、翻滚、摔下。

　　◆ 按产品装箱单、对整机、附件等进行验收。

　　◆ 保管产品在安装前库房，应防止雨淋、零部件。应以原包装存入在库房中，不能受潮；不得随意拆卸电器元件及其零部件。

　　随机文件

　　◆ 随机文件包括；

　　◆ 产品合格证；

　　◆ 安装使用说明书；

　　◆ 二次施工接线图；

　　◆ 装箱单。

　　易损件、附件及备件

　　◆ 应有断路器等电器的易损件；

　　◆ 开关柜的易损件，由用户与制造厂协商确定；

　　◆ 开关柜的附件，备件的种类见表，用可从制造厂订购。
